适用范围

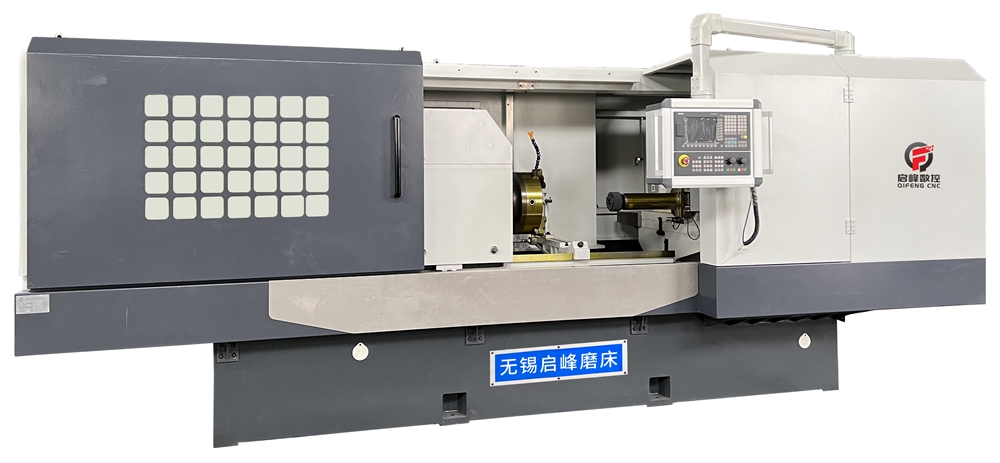

本机床是为两轴联动数控深孔内圆磨床。机床具有自动修整，自动补偿等功能，可以实现圆柱形或圆锥形及阶梯形机械零部件的内圆磨削，适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的内孔磨削加工处理。使用中心架时最大夹持工件外径￠100-250mm、磨削深度750mm/1200mm/1500mm/2000mm。
性能参数
机床型号 | 数控深孔磨床025Q |
磨削孔径 | ￠100-250mm（定制不同的磨具完成不同孔径范围） |
最大磨削深度 | 750mm、1200mm、1500mm、2000mm |
床头箱最大承重量 | 100kg |
床头主轴中心至床身底面距离 | 1200mm |
工件最大回转直径 | ￠400mm（使用中心架时￠250mm） |
中心高 | 250mm |
工作台最大承重量 | 1000kg |
上工作台回转角度 | 顺时针、逆时针0°只用于直线调整 |
工件转速 | 100-500r/min（无级） |
砂轮转速 | 8000r/min |
工作台（Z轴）最大行程 | 1150mm |
工作台（X轴）最大行程 | 260mm |
工作台（Z轴）最高速度 | 0.1-5000mm/min |
工作台（X轴）最高速度 | 0.1-4000mm/min |
工作台（Z、X轴）分辨率 | 0.001mm |
工作台（Z、X轴）定位精度 | 0.005mm |
工作台（Z、X轴）重复定位精度 | 0.025mm |
砂轮电机功率 | 4kw |
工作电机功率 | 2.2kw |
水泵电机功率 | 0.12kw |
液压电机功率 | 0.8kw |
Z轴伺服电机功率 | 约2.2kw |
X轴伺服电机功率 | 约1.5kw |
机床总功率约 | 约15kw |
机床总重量约 | 5500/6800/8200/10700kg |
机床外形尺寸约长 | 4600/5600/6700/8500*2250*1890mm |
机床精度(标准工件)
真圆度 | ≥0.003mm |
圆柱度 | ≥0.005mm |
表面粗糙度 | ≥Ra0.4 |
