适用范围

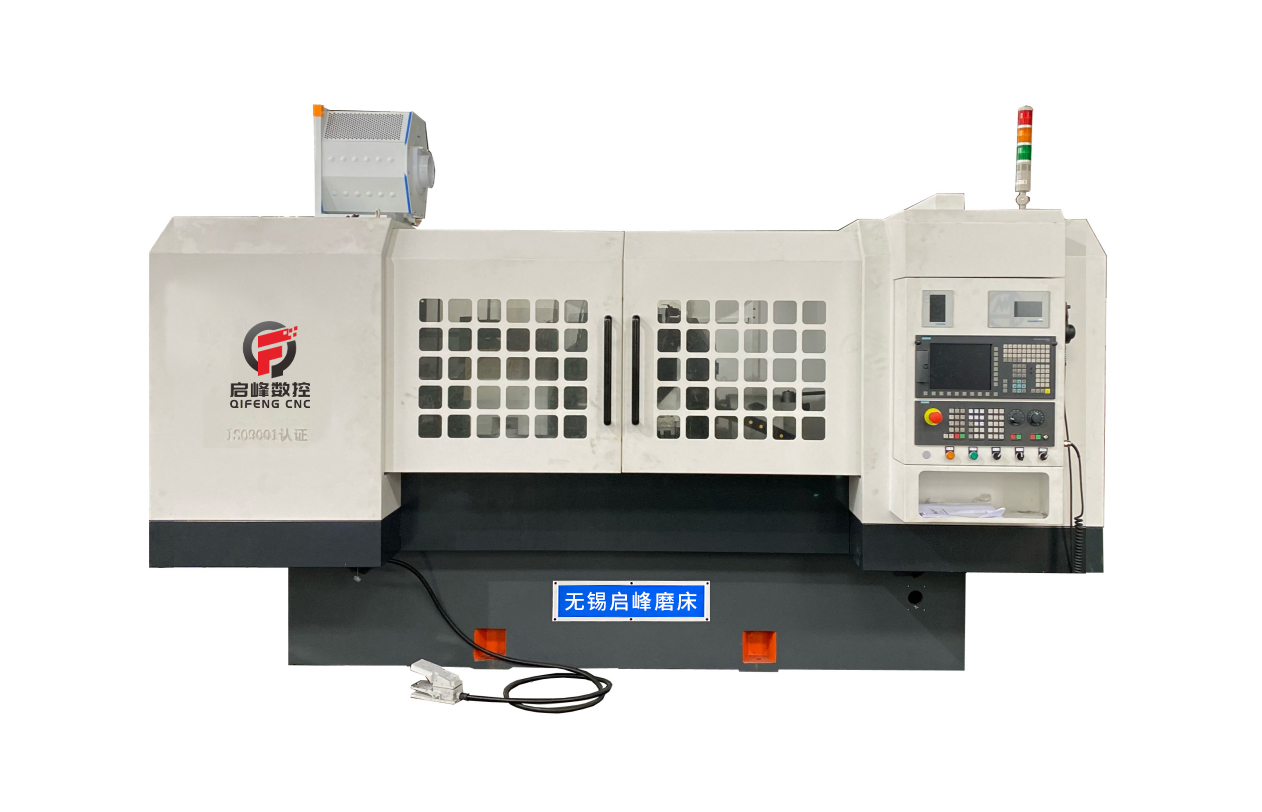

本机床为两轴联动数控内孔磨床，适用于主轴锥孔及深孔磨削。机床具有自动修整，自动补偿等功能，可以实现圆柱形或圆锥形及阶梯形机械零部件的内圆磨削，适合用于电子、陶瓷、金属等行业的于单件及批量生产线的内圆、内追孔磨削加工处理。磨削锥孔时使用中心架50-300mm、深度250mm。特殊定制磨具可完成孔径130-350mm。(注：定制特殊磨具可完成不同的孔径及深度.)
性能参数
机床型号 | 数控深孔磨床005Q |
磨削孔径 | ￠50-300mm |
最大磨削深度 | 250mm |
床头箱最大承重量 | 250kg |
床头主轴中心至床身底面距离 | 1200mm |
工件最大回转直径 | ￠600mm |
中心高 | 350mm |
工作台最大承重量 | 2000kg |
上工作台回转角度 | 顺时针0-9° |
上工作台回转角度 | 逆时针0°（只做调整用） |
床头箱纵向手摇移动量 | 500mm |
工件转速 | 28-320r/min（无级） |
砂轮转速 | 4200/8500r/min |
工作台（Z轴）最大行程 | 1000mm |
工作台（X轴）最大行程 | 350mm |
工作台（Z轴）最高速度 | 0.1-5000mm/min |
工作台（X轴）最高速度 | 0.1-4000mm/min |
工作台（Z、X轴）分辨率 | 0.001mm |
工作台（Z、X轴）定位精度 | 0.005mm |
工作台（Z、X轴）重复定位精度 | 0.025mm |
砂轮电机功率 | 5.5kw |
工作电机功率 | 3kw |
水泵电机功率 | 0.12kw |
液压电机功率 | 0.8kw |
Z轴伺服电机功率 | 3kw |
X轴伺服电机功率 | 2.2kw |
机床总功率约 | 约15kw |
机床总重量约 | 7200/8500/9700kg |
机床外形尺寸约长 | 4850/5850/6950*2350*1890mm |
机床精度(标准工件)
真圆度 | ≥0.002mm |
圆柱度 | ≥0.004mm |
表面粗糙度 | ≥Ra0.4 |
