适应范围

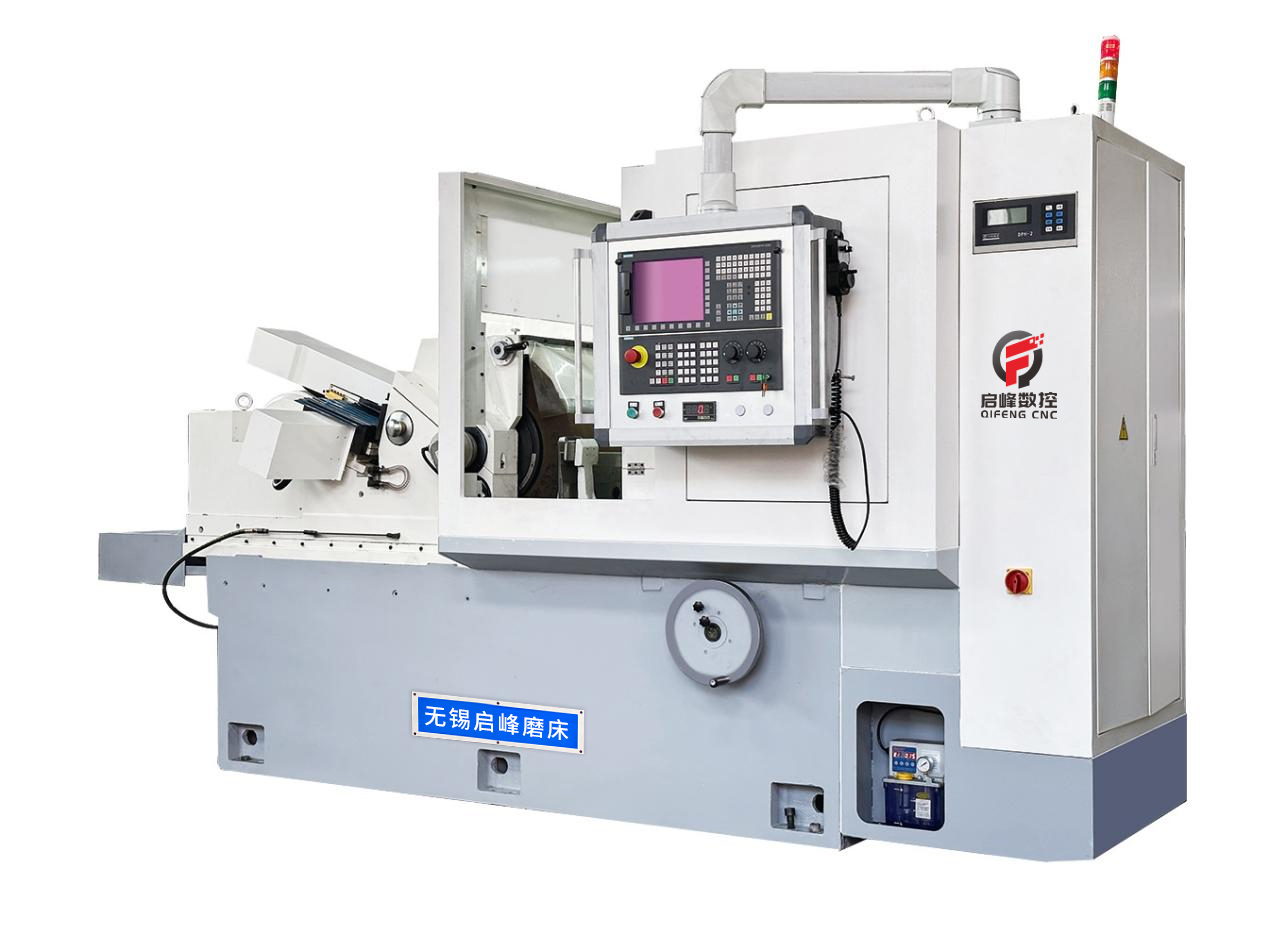

本机床是为三轴联动数控无心磨床。适用于圆柱体的多台阶成型磨削，机床具有自动修整，自动补偿等功能。配合数控系统，本机床可实现自动切入磨削等功能，从而完成圆柱形或圆锥形及阶梯形等机械零部件的外圆磨削加工（注：配备机械手可以完成自动上卸料循环磨削功能）。适合用于电子、陶瓷、金属等行业。本机床适用于单件及批量生产线的外圆磨削加工处理。磨削外圆直径范围￠10-250mm、磨削长度5-450mm。

机床规格及参数

1、通磨磨削直径---------------------------------------------100～250mm

2、通磨标准托架最大磨削长度-------------------------------------450mm

3、切入磨磨削直径--------------------------------------------5～250mm

4、切入磨最大磨削长度-------------------------------------------590mm

5、磨削轮规格-------------------------------------------P600×600×305

6、磨削轮转速----------------------------------------------------45m/s

7、砂轮修整（X1轴）最大行----------------------------------------120mm

8、砂轮修整（X1轴）最高速----------------------------------0.01-4m/min

9、砂轮修整（X1轴）分辨----------------------------------------0.001mm

10、砂轮修整 (X1轴)定位精-------------------------------------0.005mm

11、砂轮修整（X1轴）重复定位精度---------------------------±0.0025mm

12、砂轮修整（Z1轴）最大行程--------------------------------------450mm

13、砂轮修整（Z1轴）最高速度 -------------------------------0.01-5m/min

14、砂轮修整（Z1轴）分辨率 -------------------------------------0.001mm

15、砂轮修整 (Z1轴)定位精度-----------------------------------0.005mm

16、砂轮修整（Z1轴）重复定位精度-----------------------------±0.0025mm

17、导轮规格-----------------------------------------PSA350×600×203

18、导轮转速（无级）--------------------------------------10～300r/min

19、导轮回转角度垂直平面内---------------------------------(-2°～4°)

20、导轮回转角度水平平面内----------------------------------0°～3°

21、导轮进给最大行程---------------------------------------------145mm

22、导轮进给每转--------------------------------------------------1mm

23、导轮进给每格-----------------------------------------------0.01mm

24、导轮修整每格----------------------------------------------- 0.01mm

25、导轮修整每转------------------------------------------------1.5mm

26、砂轮进给（X轴）最大行程--------------------------------------280mm

27、砂轮进给（X轴）最高速度 -------------------------------0.01-4m/min

28、砂轮进给（X轴）分辨率 -------------------------------------0.001mm

29、砂轮进给（X轴）定位精度-------------------------------------0.005mm

30、砂轮进给（X轴）重复定位精度-------------------------------±0.002mm

31、两砂轮中心连线至托架底面高-----------------------------------290mm

32、砂轮轮电动机--------------------------------------------------37kw

33、导轮电动机----------------------------------------------------3kw

34、进给（X轴）伺服电机功率-----------------------------------------3kw

35、砂轮修整（X1轴）伺服电机功率---------------------------------0.75kw

36、砂轮修整（Z1轴）伺服电机功率---------------------------------0.75kw

37、冷却泵电动机------------------------------------------------0.55kw

38、液压电动机-------------------------------------------------0.75kw

39、润滑电动机-------------------------------------------------0.09kw

40、机床总功率--------------------------------------------------------约46.5kw

41、机床引接电源--------------------------------------- 三相380V 50HZ

42、机床外形尺寸--------------------------------------4330*1730*1710mm

43、机床净重约---------------------------------------------约12500Kg

44、以45号钢材（直径30mm长度120mm）

44.1圆度-----------------------------------------------------0.002mm

44.2圆柱度---------------------------------------------------0.003mm

44.3粗糙度----------------------------------------------------0.32Ra
